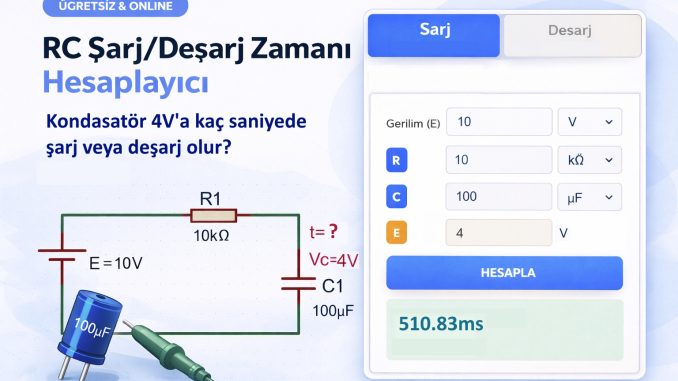

RC devrelerinde kondansatörün belirli bir voltaja kaç saniyede şarj veya deşarj olduğunu hesaplamak için direnç (R), kapasitans (C), kaynak voltajı (E) ve hedef voltaj değerlerini girin.
Şarj modunda kondansatör boştan başlar ve hedefe ulaşma süresi hesaplanır. Deşarj modunda ise tam dolu kondansatörün belirtilen voltaja düşme süresi bulunur.
E (Vcc)
V
V
Kaynak voltajı · Ondalık için (.) kullanın
Ondalık için (.) kullanın
Ondalık için (.) kullanın
V
Hedef şarj voltajı · Ondalık için (.) kullanın
SONUÇ — SÜRE (t)
t = −τ · ln(1 − Ec/E)
Değerleri girin…
Formüller: Şarj için t = −τ · ln(1 − Ec/E), deşarj için t = −τ · ln(Vc/E) kullanılır. τ (tau) zaman sabitidir ve τ = R × C ile hesaplanır. Kondansatörün tam olarak dolması veya boşalması teorik olarak sonsuz süre aldığından, pratikte 5τ yani yaklaşık %99,3 dolum/deşarj oranı esas alınır.
