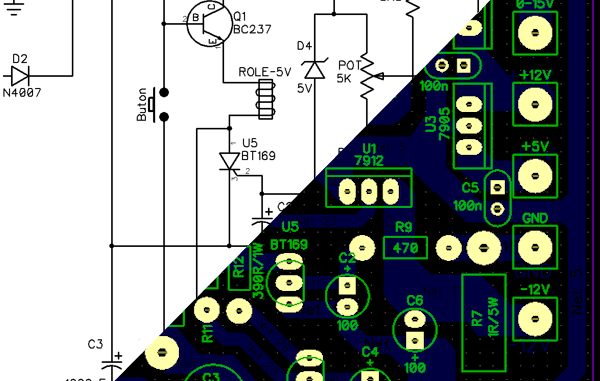

2x12V Trafo kullanarak ayarlı (0-15V), röleli kısa devre korumalı, +12V, +5V,-12V sabit çıkışları olan güç kaynağı devresi. (Büyütmek için üzerine tıklayın)

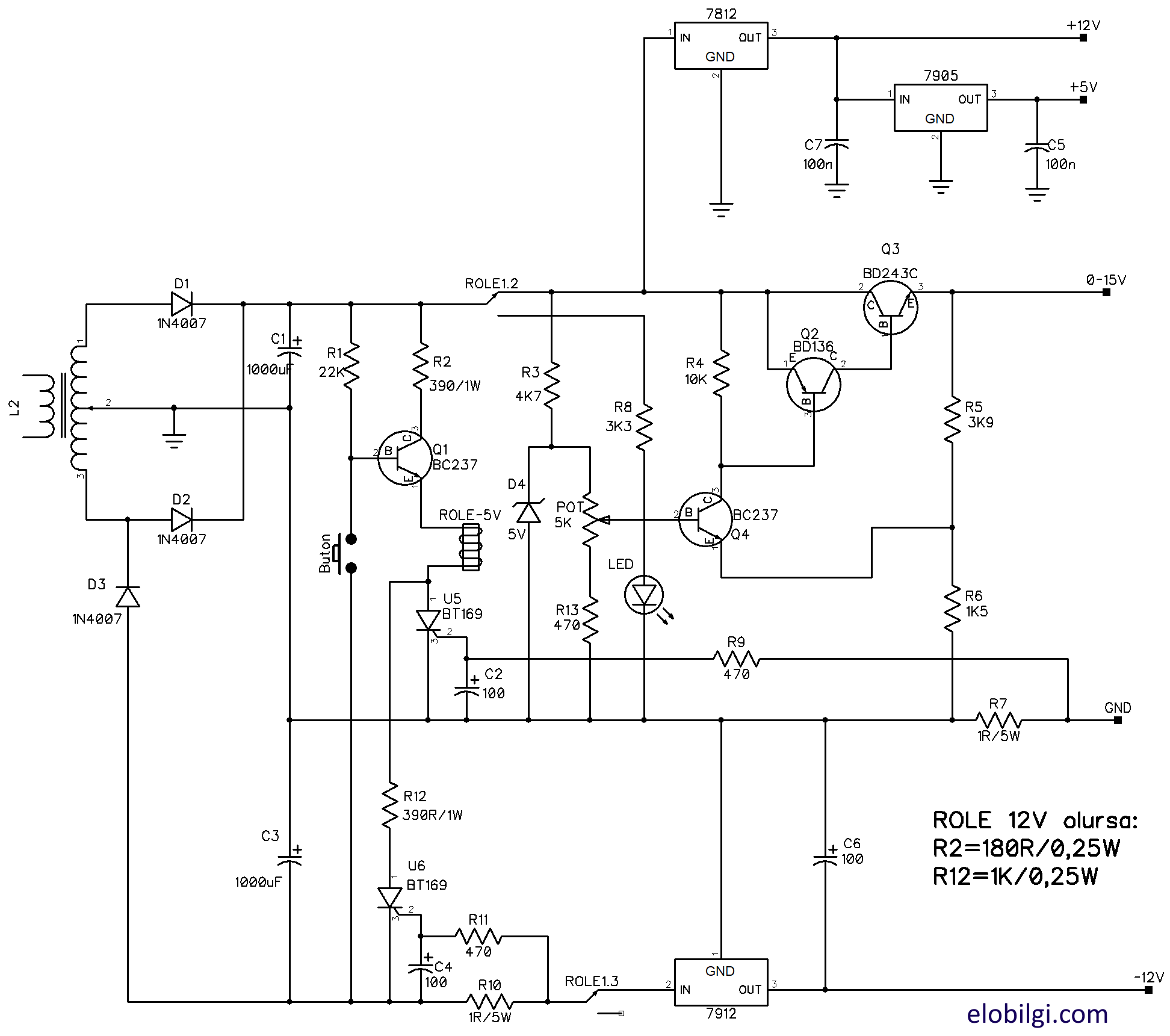

Devre denenmiş çalışan devredir. Devrenin şemaları ve baskı devresi yazının sonunda…
2X12V Trafo ile 0-14,5V arası ayar yapılabilir. Çıkıştan tam olarak 0V alınabilmektedir.
+12V, +5V ve -12V sabit çıkışları vardır. Tüm çıkışlar için GND ortaktır. Dolayısıyla +12V,-12V ile op-ampı beslerken ayarlı çıkıştan giriş gerilimi uygulayabilirsiniz.
Kısa Devre Koruması:
Çıkışlardan herhangi biri (ayarlı çıkış, +12V,-12V,+5V farketmez) kısa devre olduğunda veya aşırı akım çekildiğinde tristör röleyi çektirerek çıkış gerilimini keser. Hangi akımda kısa devre korumanın çalışacağını R7 ve R10 dirençleri belirleri. 1Ohm için 0,6V/1ohm=0,6A (yaklaşık) den fazla akım geçerse kısa devre koruma çalışır. Akım sınırını yükseltmek için iki adet 1ohm’u paralel bağlayabilirsiniz ve uygun bir watlı direnç takabilirsiniz. Mesela 470ohm/5W takarasanız 0,6V/0,47k=1,2A(yaklaşık) den fazla akımlarda kısa devre koruma çalışır. Kısa devre çalıştığında devredeki Led yanar. Çıkış 0V olur. Butona bastığınıda kısa devre korumadan çıkılır. Şemada R7 ve R10 için 5W yazılmış, ama 2W veya 1W da yeterli.
En Fazla Çıkış Akımı:
Çıkışta BD243 Transistörü vardır. Bu transistör soğutucuya bağlamanızı tavsiye ederim. BD243 kataloğunda max 6A diyor, ama uygulamada o kadar olmuyor. Soğutucu kullanmazsanız ve kısa devre korumasını 0,6A ayarlarsanız (R7=1ohm/5w seçerek) sıkıntı yaşamazsınız. BD243 yerine 2N3055 takılıp çıkış akımı artırlabilir ancak çıkış akımını etkileyen diğer bir faktör daha var. O da röle. Çıkış Akım rölenin kapalı kontağında geçmektedir.
Soğutucuya Bağlanacak Elemanlar:
BD243’ün durumunu yukarda bahsettim. 7812, 7805, 7912 regülatörlerini soğutucuya takmak şart değil. Bu sizin kullanım amacınıza bağlı. Ancak belirtmem gerekir ki bu devrenin baskı devresini tasarlarken BD243’ün soğutucuta takılabileceğini hesabettim. Ancak 7812, 7805 ve 7912’ye soğutucu takılmayacağını düşünerek kartı çizdim. Kartı siz yeniden çizerseniz o başka…
En Fazla Ayarlı Çıkış Gerilimi:
2x12V trafo kullanılırsa çıkış yaklaşık 14,5V’a kadar çıkıyor. Trafo orta uçlu olmalı. 2x15V olursa ayarlı çıkıştan alabileceğiniz azami gerilimi artırmış olursunuz.
Röle:
5V veya 12V röle kullanabilirsiniz. Röle çift kontaklı olalıdır. Devre telekom röleye göre tasarlanmıştır. Yukardaki devre şemasında 5V röle var. Röleyi 12V yapmak isterseniz şemada da belirtildiği gibi R2=180ohm/0,25W; R12=1K/0,25W olarak takmalısınız.
R13 direnci:
R13 direnci şart değil. Çıkış 0V olduğunda potansiyometreyi ayarlarken belli bir ayara kadar (yani transistön beyz gerilimi 0,7V a çıkıncaya kadar) çıkış artmıyor. R13 direnci transistörün beyzini 0,4V civarında tutarak çıkış 0V iken potansiyometre daha kısa sürede çıkışı artırmaya başlıyor. Kullanmayacaksanız R13’ün takılacağı yerleri kısa devre yapmanız gerekir.

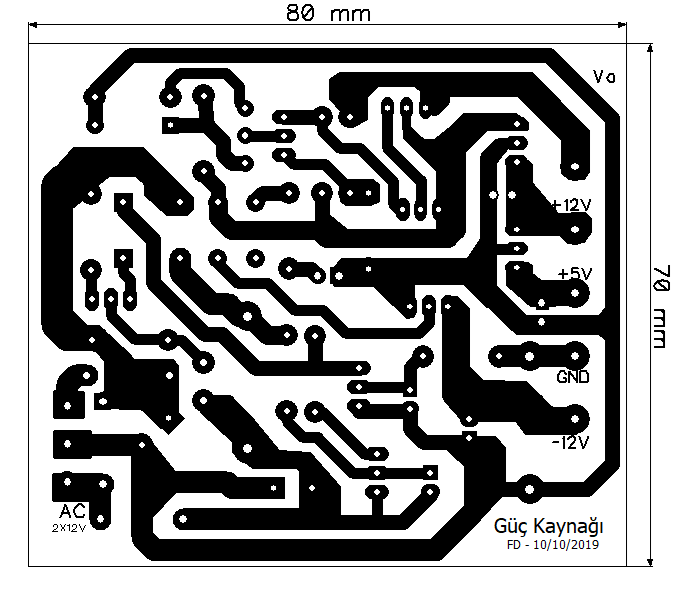

Baskı Devresi:
Devrenin baskı devresi 80 mm x 70 mm ebatındadır.
Devre şeması ve baskı devre dosyaları:
Güç Kaynağı elobilgi (146,9 KiB, 5 indirme)
Sıkıştırılmış (zip dosyası) dosyanın içindekiler:
- Devrenin DipTrace‘te çizilmiş şema ve baskı devresi,
- PDF formatında devre şeması,
- Toner transfer yöntemi ile kartı basmak için hazırlanmış PDF formatına baskı devrenin alttan görünümü. Birebir ölçüdedir. Doğrudan lazer yazıcıdan yağlı kağıda çıktı alıp toner transfer yöntemi ile kartı basabilirsiniz. Yazdırırken ölçek %100 olmalı!
- Toner transfer yöntemi ile plaketin üstüne eleman şekil ve değerlerini basmak için hazırlanmış PDF formatına baskı devrenin üstten görünümü. Birebir ölçüdedir. Doğrudan lazer yazıcıdan yağlı kağıda çıktı alıp toner transfer yöntemi ile kartın üstüne basabilirsiniz. Yazdırırken ölçek %100 olmalı!
