Her türlü karışık direnç bağlantısının eşdeğer direncini hesaplatabilirsiniz.
1-Düğüm noktalarına isim verin (A,B,C …).Türkçe karakter kullanmayın.
2-Direnç değerlerini ve hangi noktalar arasında olduğunu tabloya girin.
3-Hangi noktalar arasındaki eşdeğer direnci hesaplatmak istediğinizi girin.
4– Hesapla butonuna tıklayın.
Not: Ondalık için (.) kullanın. Değer gireken Ω için sadece sayıyı girin, KΩ için K veya k (1.5K, 10k, 150K gibi), MΩ için M veya m (1MΩ, 1.5M, 5m gibi)

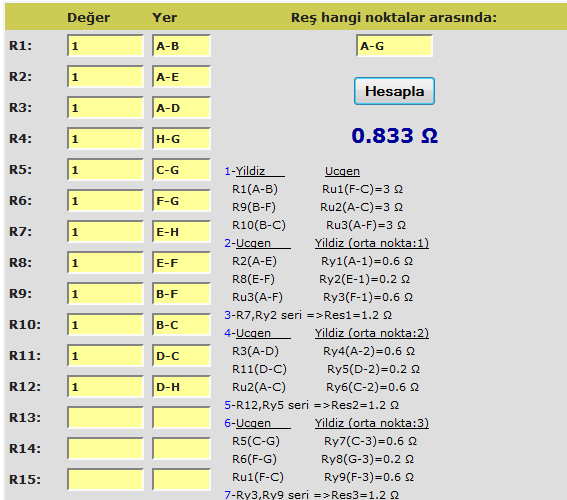

Aşağıdaki örneği inceleyebilirsiniz.
| Değer | Yer | ||
| R1: |
| ||
| R2: | |||
| R3: | |||
| R4: | |||
| R5: | |||
| R6: | |||
| R7: | |||
| R8: | |||
| R9: | |||
| R10: | |||
| R11: | |||
| R12: | |||
| R13: | |||
| R14: | |||
| R15: |
Örnek-1
Örnek-2
TEBRİKLER
TEŞEKKÜRLER
İLK DEFA
BİR KARDEŞİMİZİN
İŞE YARAR BİR ŞEY YAPMAYA ÇALIŞIP PAYLAŞTIĞINI GÖRDÜM..
DARISI BAŞIMIZA
İNŞAALLAH BİZ DE BU PROGRAMI YAZABİLİRİZ…
İlginiz için teşekkürler.
MERHABA. ÇOK BAŞARILI BİR ÇALIŞMA OLMUŞ. FAKAT ANLAMADIĞIM NOKTA BİZ SİZİN VERDİĞİNİZ ÖRNEĞE GÖRE Mİ DİRENÇLERİ YERLEŞTİRMEK ZORUNDAYIZ. MESELA BENDEN İSTENİLEN G-C ARASINDAKİ ESDEĞER DİRENÇ BUNU BULMAK İÇİN EŞDEĞER DİRENÇ YERİNE G-C Mİ YAZMAM GEREKİYOR YOKSA SİZİN ŞEKİLDE DENK GELEN UYGUN YERİN KOORDİNATLARINI MI YAZMAM GEREK
Tabiki hayır. Elinizde herhangi bir direnç devresi olsun. Devredeki düğüm noktalarına harf atayın. Yukardaki tabloya direncin değerini ve hangi iki nokta arasında olduğunu yazın. Sağ kısma da eşdeğer direnci hangi noktalar arasında hesaplamak istediğinizi yazın (Yani bir nevi ölçü aletinin proplarını dokunduracağınız noktalar) Örnekte eşdeğer direnc kısmına C-G yazarsanız ona göre eşdeğer direnç hesaplanır.

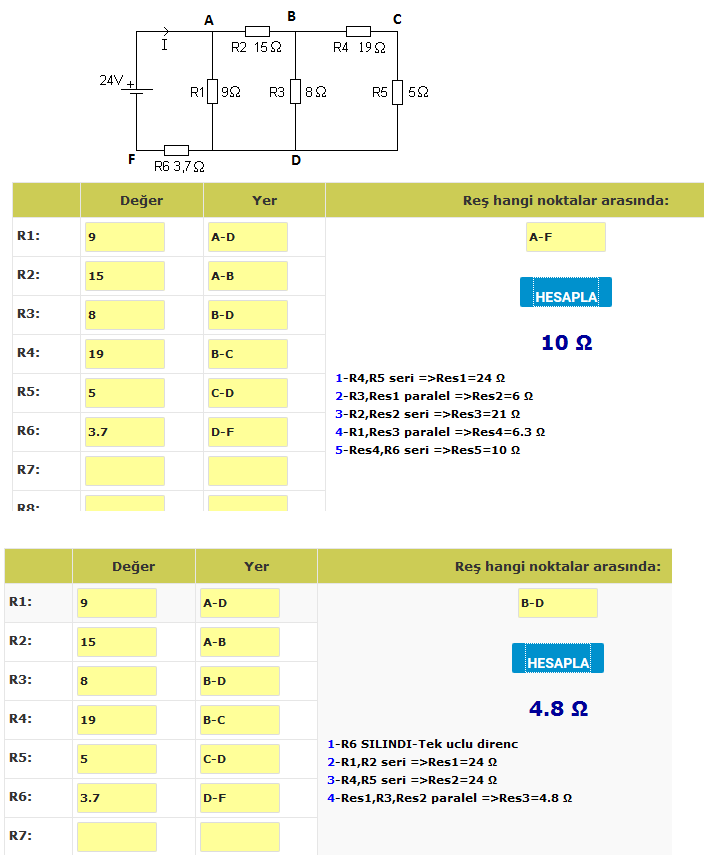

Yeni bir örnek daha ekledim inceleyebilirsiniz. Aynı devrede eşdeğer direnç farklı noktalar arasında hesaplanıyor.
Hocam kolay gelsin. G-C arasına bağlayacağımız voltmetrede okunan değer ne olur? (Dirençler eşit ve her bir R=30 ohm’dur)

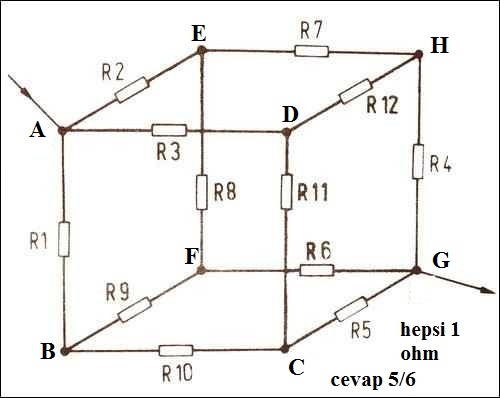

Burak Bey yukardaki yazının altında küp şeklinde bağlantının tabloya nasıl girileceği görünüyor. Örnek 1 sizin sorunuza uyuyor. A-B arasına 30, A-H arasına 30… gibi tabloyu doldurun. Sadece nokta isimleri ve direnç değerleri farklı.
1k lık dirençlerden oluşan küpte “888.0597014925372” değerini buldum 833’ten farklı
ben hesap yaparken,
önce paralel dirençler varsa paralel direnç işlemi yap
paralel yoksa seri dirençler varsa seri direnç işlemi yap
paralel yoksa, seri yoksa, yıldız_üçgen işlemi başlamadıysa üçgen-yıldız işlemi yap
paralel yoksa seri yoksa üçgen yoksa yıldız işlemi yap
sırasıyla yaptım
hesap işlemlerinde yuvarlama yapmadım
888.0597014925372-833=55.0597014925372 fark nereden kaynaklanıyor olabilir
Teşekkürler
hayırlı günler…
Düzeltiyorum
“833.3333333333333” değerini buldum
dirençlerden birisini 1k yerine 12k vermişim
hayırlı günler
Direnç hesaplama programları cc ben mi çalıştıramadım anlamadım. Örneklerde ki arayüz olduğu zaman kullanıyordum. şimdi kullanamıyorum hesapla diyorum sonucu nerde görücez.
Bende sorun görünmüyor. Hesapla ksımını altında görünüyor. PC den mi , mobil den mi giriyorsunuz? aHangi Tarayıcı?Ekran görüntüsü atabilir misiniz?
İYİ GÜNLER BEN HESAPLAM YAPIYORUM FAKAT NE PC DE NEDE TELEFONDA SONUCU GÖREMİYORUM RİCA ETSEM Bİ YARDIMCI OLABİLİRMİSİNİZ
Herhangi bir hata mesajı veriyor mu? Yoksa dönüp duruyor mu?
PC de hangi tarayıcı kullandınız? Ekran görüntüsü verebilir misiniz?
Hayır hiç bir hata mesajı vermiyor chrome kullanıyorum fakat farklı tarayıcıdada kullandım fakat hiç bir şekilde sonuç gözükmüyor
Hesapladığınız devrenin tabloya girilmiş şeklinin resmini ve devrenin resmini göndermeniz mümkün mü?
Merhabalar, program çalışmıyor. Hesaplama butonu aktif değil.
Merhaba ben denediğimde çalışıyor. Siz mobilden mi girdiniz, tarayıcınız nedir?
Masaüstünden girdim, chrome kullanıyorum.
Merhaba.
Bende sıkınıtı görünmüyor. javascript devredışı olabilirmi?
Masaüstünde Chrome harici Yandex tarayıcısndan da denedim ama yine aynı şekilde “hesapla” butonuna bastığımda sanki boşluğa basmışım gibi sonuç alamadım. Daha sonra mobilden denedim fakat yine aynı şekilde sonuç alamadım. Java’yı eklentilerden kontrol ettim ve etkin gözüküyor. Site işlerinden pek anlamam fakat bu programın sayfasını resetleme imkanınız var mı ? Çünkü bu hesaplayıcı bir çok arkadaşın işine yarayacaktır. Çabanız ve ilginiz için teşekkür ederim.
Tamam fırsatım olduğunda bir bakayım
